Bonjour,

Citation :
Je viens de faire une ligne 32A mais elle me sort que du 16A.

Difficile de comprendre avec la description que vous en faites ??
Expliquez-nous comment vous obtenez ce résultat ? peut-être un appareil de 3500 watts.
Il est possible que l'appareil branché sur cette prise vous donne ce résultat mais si vous branchez un appareil de 7 000 watts vous trouverez plus proche de 30A.

Citation :
La prise est une p17.

Monophasé ou triphasé ?
@+

Bonjour.

Citation :
je pense que le fil vert n°5 correspond à la phrase commune au différent disjoncteur (B C D et E) les autres fils de couleurs (Jaune et Blanc) correspondent aux neutres.

Moi je pense le contraire, le vert serait plutôt le Neutre commun aux 4 autres départs dont on ne connaît pas la section ni le calibre des disjoncteurs utilisés pour leur protection.
Attention aux positions du Neutre et de la Phase sur interdifférentiel et disjoncteurs étant donné que vous êtes en câblage unifilaire, les disjoncteurs doivent couper la Phase et non le neutre comme il semble que cela ait été fait.
Le fil vert Neutre à mettre en sortie neutre du différentiel adapter le calibre des disjoncteurs à la section des fils.
Une photo du tableau en question aurait été un plus, car sur votre croquis on ne voit que ce que vous nous donnez comme indication. Voir croquis.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Citation :
malheureusement je ne vais pas pouvoir faire d’essai

Pourquoi vous ne pouvez pas il n'y a que quatre fils à brancher ???

Bonjour,

Citation :
Ne faut-il pas un pont entre la borne A2 et le neutre du DJ.

Oui étant donné que c'est un bipolaire c'est vrai en regardant le schéma le Neutre n'arrive pas au pont de la 2 et donc A2 n'est pas alimenté lorsque le télérupteur n'est pas sur ON. Je ne connais pas ce télérupteur, on ne sait pas s'il faut une tension permanente entre les bornes d'entrée 1et 3 pour qu'il fonctionne ?
Un essai sur l'établi avec deux bouts de fil en envoyant une impulsion 230 volts entre A1 et A2 permettrait de voir si son état change.

Pour agrandir l'image, cliquez dessus.

Avez-vous un schéma avec votre achat ou sur le côté de l'appareil ? qui préciserait le branchement ?

Bonjour.

Citation :
Auriez-vous des suggestions de réparation ?

Refaire la programmation.

Merci à 1Insp d'avoir vu le schéma.
J'ai retrouvé un schéma de notre ami CMT pour Khare89
Le violet de vos poussoirs est en noir sur ce schéma.
Le noir votre phase est en rouge.
Faire le pontage neutre 2---A2
Je ne comprends pas votre message : mes boutons poussoirs sont câblés en NF et ça fonctionnait dois-je modifier le câblage de ceux-ci en NO pu laisser tel quel ?
Sur schéma les poussoirs sont NO.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Si vous avez trois inters, il doit y avoir un permutateur (inter avec 4 fils) entre les deux va et vient avec dessus deux violets plus deux autres fils de même couleur, une photo des deux autres inters pourrait le confirmer le fil blanc doit être le retour lampe fil qui va à la lampe.
Dans un premier temps mettez ce blanc avec un violet et faites un essai.
Et revenez vers nous avec les photos des deux autres points de commande.
@+

Bonjour.
C'est comme l'a proposé 1Insp voir croquis.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Cet appareil est un détecteur de boucle, explications relevé sur le lien https://www.bambormet.be/fr/detection/detecteurs-de-boucle
Une boucle de détection est une bobine magnétique de fil de cuivre intégrée dans la chaussée, avec laquelle un véhicule peut être détecté à l’aide d’électronique. La boucle de détection fonctionne avec l’électronique nécessaire comme une bobine électrique et la présence du véhicule contenant du métal sur la boucle perturbe le champ magnétique.
Cette perturbation est interprétée comme un véhicule à l’endroit où la boucle a été installée.
@+

Bonjour.

Citation :
Parmi les fils bleus, comment reconnaître le neutre et la phase ?

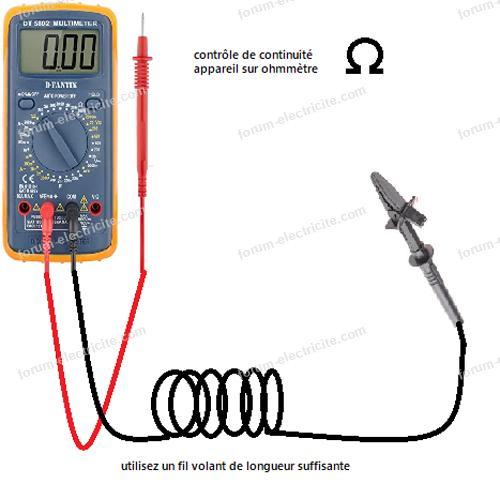

Avec un multimètre si vous en avez un, sur position volts ~ entre le conducteur de terre et la phase vous devez trouver 230 volts.
Entre le Neutre et Terre 0 volts ou proche de zéro.
Avec tournevis testeur il s'allume uniquement sur la phase.
@+

Bonjour.

Je rejoins l'avis de Martien par rapport aux câble livré avec les plaques, vu la faible longueur de celui-ci, les fabricants adaptent la section du câble au plus juste.

Citation :
La plaque s'allume mais dès que j'augmente la puissance de cuisson, le disjoncteur générale saute..

Vous parlez de quel disjoncteur ? le disjoncteur d'abonné sur qu'elle intensité est-il ?

Il faudrait reprendre l'alimentation de cette plaque sur les conducteurs 6mm² protégés par le disjoncteur 32A sur les photos on devine que ce n'est pas les cas.

Voici les photos :
Pour agrandir l'image, cliquez dessus.


Voici les photos :
Pour agrandir l'image, cliquez dessus.

Citation :
Je comprends votre schéma sauf pour les deux fils rouges que tu mets en 3 et en 8 (nouvelle prise).
D’où viennent ils ?

Pour les fils rouges qui se trouvent sur les bornes rouges peu importe les sens , tous sont la phase avec un pontage et repiquage entre les deux bornes rouges LA 7-8 et LB 3-4 . ces fils sont au même potentiel .
@+

Bonjour.

Citation :
Je vous transmets les photos de l'ancien interrupteur sur lequel on voit 5 fils venant du mur

Désolé mais moi j'en vois 6
2 noirs
3 rouges
1 orange
juste une précision , tel qu'il est branché actuellement tout fonctionne ?
attention au rouge qui se trouve dans la même borne que l'orange ( bien le repérer pour le remettre avec le orange.
Pour les deux noirs du poussoir ils sont sur 2B ou 9 10 sur la photo il est possible qu'ils ne soient pas au bon endroit (il faut juste une impulsion ) si ce n'est pas le cas les déplacer en 1B ou 1 2.

Pour agrandir l'image, cliquez dessus.

Bonjour,

Citation :
Et surtout ça saute dès que j'ouvre la porte du frigo comme s'il y avait un problème avec le fait que le frigo s'éclaire, car si on ne l'ouvre pas ça ne saute pas.

C'est peut-être de ce coté qu'il faut chercher ex: fils de lampe qui toucherait la carcasse métallique et qui provoquerait un défaut d'isolement ?
@+

Bonjour.
Vous ne dites pas si les fils qui arrivent au poussoir sont en très basse tension ou sous 230 volts.
Si en TBT ce type de poussoir prévu pour être en intérieur peux aller, mais si sous 230 volts même sous abris par temps de brouillard humide cela peut devenir dangereux.
Pour le raccordement utilisez les bornes L et 2 .
@+

Citation :
Et faite de retirer le fil (vert/jaune) de l'inter SDB, fait que la lampe dressing ne marche plus.

Dommage pas de photos.
Vu les couleurs annoncées, votre installation ne respecte pas du tout les normes en terme de couleur et avec le peu de renseignements fournis on va tenter de résoudre le problème.

Comme déjà dit et je me répète le fil bicolore vert-jaune ne devrait être utilisé que pour la terre, mais visiblement chez vous l'installateur ou la personne qui à fait ces raccordements la utilisé comme conducteur actif .
Puisque vous semblez dire que ce fil était branché sur une borne de l'inter que vous avez remplacé
il va falloir le rebrancher avec l'un des deux fils rouges sur une des bornes de l'inter ( oui deux fils ensemble dans la même borne)
Il y a une chance sur deux pour que cela fonctionne du premier coup, si OK c'est bon mais si la lampe du dressing ne s'allume que lorsque la salle de bain est allumée, il faudra déplacer ce fil bicolore sur l'autre borne avec l'autre rouge.
Tout cela bien entendu hors tension

Bonjour.

Citation :
Le problème vient-il du neutre que j'ai retiré de l'interrupteur de la salle de bain ?

qu'est qui vous fait penser que c'est un neutre ??
Boitier inter SDB combien de fils et quel couleurs ? (2fils rouges) et le fil (vert jaune) n'est plus connecté.
et au plafond SDB combien et couleur ?

Votre inter dressing combien de fils et quel couleur ? OK pour un marron et un bleu au plafond répondre avec le maximum d'info ou des photos.
@+

Bonjour.

Citation :
Je souhaite maintenant rajouter un bouton poussoir pour relancer la tempo et garder la lumière sans actionner de nouveau la gâche/porte.

Pour cela il va falloir utiliser une minuterie supplémentaire reprise sur la même alim pour ne pas mélanger les circuits
Vous avez noté 18 = Neutre Lumière ce n'est pas un neutre mais le retour de lampe.
Voir croquis ci-joint.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Il est vrais que maintenant le tarif HC - HP n'est pas avantageux, sans compter les contraintes d'utilisation pour jongler avec.
Pour 5 personnes conserver 150 litres, de toute façon le chauffe-eau ne chauffe que lorsqu'il y a besoin.
Par expérience je peux vous dire qu'un chauffe eau alimenté en permanence a une duré de vie supérieure à celui qui fonctionne qu'en HC.
@+

Bonjour.
Si vous avez pas de tension sur le câble alors que l'horloge est sur marche forcée c'est comme précisé par Rémi le contact de l'horloge est devenu défaillant ; pour confirmer vérifier si la tension est présente en amont du contact horloge .
c'est pour éviter cela que l'on préconise la pose d'un contacteur pour un chauffe eau, l'horloge ne servant qu'à alimenter la bobine de ce contacteur.
Voir de nombreux schémas de câblage sont proposés sur le site exemple Question 1353 :
Installer horloge ballon d'eau chaude
@+

Bonjour.

Citation :
peut-on les connecter par le bas ?

Oui on peut au même titre qu'un inter dif il faut seulement identifier l'arrivé du courant à l'aide d'une étiquette .

Pour agrandir l'image, cliquez dessus.

Bonjour.

C'est mieux de l'isoler (un simple ruban adhésif suffit) pour qu'il ne touche rien d'autre et surtout noter la borne où il était branché cela peut servir lorsque vous voudrez le remettre en fonction plus tard.
@+

Bonjour.
Le disjoncteur 63A est à mettre sur le premier tableau (dans votre cas le petit tableau) pour couper et protéger la ligne qui va alimenter le second tableau.
@+

Bonjour.

Citation :
Ai-je le droit de relier un "gros" tableau depuis un "petit" tableau ?

Oui mais vous mettez un disjoncteur depuis ce tableau 63 A et vous alimentez en section 16mm².

Citation :
où dois-je placer le parafoudre (sur le premier sur la ligne ou sur celui qui comporte le plus de disjoncteurs ?

parafoudre au plus près du bornier de terre principale

Citation :
Est-il autorisé de relier chacun des tableaux directement depuis le compteur ?

La norme dit que le disjoncteur d'abonné ne doit avoir qu'un seul conducteur par borne, la question ne se pose plus si vous partez du petit tableau comme précisé dans la première réponse.
@+

Citation :
Puis-je regrouper les différents appareils par zone ?

Oui bien sûr .

Bonjour.

Vous connaissez la citation d'Aristote qui peut le plus peut le moins.
Si vous vous en mettez un à chaque appareil ce qui permet une bonne sélectivité en cas de panne la réponse est facile.
Ne pas oublier la protection différentielle en tête.
@+

Bonjour.

Une fois ouvert ce boitier, il n'est pas sûr que vous puissiez remplacer le câble d'alimentation qui est probablement serti.
Le mieux et le plus sûr c'est de mettre un prolongateur avec fiches mâle et femelle entre ce boitier et la prise murale.
@+

Bonjour.
Le voyant peut se raccorder sur les deux fils gris qui vont à la résistance en sortie thermostat sur les bornes 1 et 2.
@+

Bonjour.

Pour cela il vous faut un voyant 230 volts AC que vous raccordez en sortie du thermostat la difficulté sera peut-être de pouvoir se raccorder si c'est un thermostat enfichable sur résistance.

Voir exemple de voyant : Voyant de signalisation LED 230 V/AC

Oui c'est ça.

Bonjour.

Je n'ai toujours pas compris quelles lampes vous voulez faire fonctionner avec l'inter connecté ?
les appliques extérieur ou la lampe dans l'entrée ? ou les trois ?
Observation sur votre photo, vous mettez neutre sur fil noir ??? comment avez vous déterminé cela phases un rouge un brun et deux orange ?? pour moi la phase permanente est le rouge le brun est une phase coupé (retour de lampe de l'entrée ) et les deux orange sont les navettes qui sont la phase coupé en alternance par le deuxième inter va et vient que vous devez avoir dans l'habitat.

Sur la photo (inter de gauche), on peut deviner une lampe en simple allumage avec un voyant témoin vos appliques extérieur, le retour lampe étant le fil noir, la phase qui alimente en rouge et le bleu pour le neutre.
Sur l'inter de droite on devine un va et vient dont ici le retour de lampe est le fil brun avec des deux navettes en orange qui vont à l'autre inter situé ailleurs dans l'habitat qui lui doit avoir ces deux oranges et un rouge (phase).
Ce qui ne va probablement pas être compatible avec l'inter connecté que vous voulez installer à moins de ne plus être en va et vient.
Il serait bon de savoir quel type d'inter connecté vous mettez.
Avec l'inter connecté il n'y aura plus de voyant pour l'extérieur.
N’hésitez pas sur les détails c'est important pour apporter des solutions.

Même réponse le 16A était plus sécurisant que le 20 A que vous avez mis, il n'était surtout pas en cause.
Martien que je salue a bien résumé.
@+

Bonjour,
Ne pas utiliser de socle prise qui a chauffé donc à supprimer, branchez directement votre câble en sortie de disjoncteur 16A et raccorder le conducteur de protection directement avec un domino ou une borne type Wago ; et tout va rentrer dans l'ordre, et plus d'inquiétude.

Bonjour,
Une photo aurait peut-être permis de comprendre "j'ai bien du 220 entre ces 2 neutres et les phases."
Combien ? et quelles couleurs ?
Si ces deux neutres était interconnectés il faut conserver ce raccord, ce n'est peut-être que le neutre du retour lampe et le neutre de l'alim qui passent par le boitier ?

Bonjour,
Votre constat me fait penser au branchement d'une minuterie sans effets ; le neutre des poussoirs est repris sur le retour lampes, qui empêche de relancer la minuterie si les lampes sont allumées (système qui ne fonctionne plus avec les lampes fluo ou leds).
Voir question 13932 qui traite de ce sujet avec des schémas.
http://www.forum-electricite.com/probl%c3%a8me-minuterie-ampoules-economique.html

Bonjour.

Vous pouvez la remplacer par n'importe quel inter horaire, exemple: Legrand 092756.
Vous avez l'alim 230 volts fil noir phase fil bleu neutre.
Sur le contact vous y amenez la phase (pont en fil noir) et le fil orange sur l'autre borne qui va sur la bobine du contacteur chauffe-eau.

Bonjour,
Probablement l'inter différentiel général qui coupe l'ensemble du tableau, facile de vérifier si vous le déclenchez et qu'il n'y a plus de courant nulle part, vous avez la réponse.
@+

Bonjour.

Votre question était

Citation :
Quel est le meilleur choix afin de faire monter la température dans la maison ?
Augmenter la température chaudière ou la vanne 4 voies ?

pour cette question vous avez eu la réponse

Citation :
J'ai un thermostat d'ambiance au salon non programmable branché sur le circulateur (position 1) ainsi qu'un clapet anti thermosiphon au dessus.
Robinets thermostatiques ouverts au maxi au salon salle à manger.
Je fais varier la température en montant ou descendant la consigne au thermostat.
Qu'en pensez vous ?

En principe dans la pièce où se trouve le Thermostat d'ambiance il ne faut pas de robinet thermostatique pour éviter les conflits entre les deux , le fait qu'il soit ouvert au maxi et si les radiateurs sont chaud cela évite le conflit donc c'est bon . ainsi avec le thermostat d'ambiance vous devez avoir la température que vous demandez si ce thermostat fonctionne bien et si l'écart de température qu'il impose entre la marche et l'arrêt n'est pas de plusieurs degrés comme on peut le voir sur les anciens thermostats.

Citation :
Ma configuration vous paraît-elle satisfaisante ou puis-je y apporter des améliorations ?

Pourquoi vous posez cette question ? dans les autres pièces c'est trop chaud trop froid ?

Bonjour.

Si vous avez identifié un départ 32A en fils de 6mm² sur votre tableau, cette ligne arrive quelque part dans votre appartement soit sous forme plaque de sortie de câble ou prise 2 pôles + Terre 32A.
La logique est qu'elle se trouve dans le coin cuisine, reste à la trouver peut-être sous meuble évier, ou derrière un autre meuble, pour nous difficile de vous aider depuis notre écran.
@+

Bonjour.
On avance un peu, vous dites qu'il y a un pont, donc c'est un branchement trois fils.
Une photo du télérupteur GM serie 43.

Bonjour.

Une photo nette de l'ancien télérupteur raccordé, et une du nouveau pour les correspondances.

Voir page 7 de la doc tout est expliqué :
Pilotec confort Pilotec confort 20

Bonjour.

Des photos aideraient, peu-être avez vous trop remonter la table qui donne l'épaisseur finie et le bois ne passe pas sous l'entraineur.

Bonjour.

Vous notez confort jusqu'à 22 h00 et vous voulez programmer écho à 22h30 l'appareil ne comprend pas ce qu'il faut faire pendent ces 30 mn ? idem le matin.

Vous programmez directement les horaires de confort et en dehors ça passe directement en abaissement.

Pour agrandir l'image, cliquez dessus.

Bonsoir,
Qu'appelez-vous une situation normale ?
Je ne connais pas le produit mais on peut penser que lorsque on appuie sur un poussoir cela permet de voir qu'il fonctionne, ou peut-être l'état du contact rouge contact fermé.

Bonjour.
Je pense qu'une gaine thermo ou un manchon transparent de ce type qui résiste à +200° :
https://www.conrad.fr/p/manchon-isolant-dsg-canusa-9410010050-transparent-interieur-10-mm-silicone-1-m-608076
Personnellement je ne vois pas ce que pourrait dire le Consuel en terme de non conformité par rapport à une section de fil < à 1.5 mm² ce qui est le minimum autorisé sur l'installation fixe en bâtiment.
Et je mettrai une borne de type wago sur les conducteurs de terre assurer la continuité jusqu'au dernier de chaque série.
@+

Bonjour,
En principe les études de chauffage étaient calculées pour une eau à 60°.
Vous dites que votre eau est à 65° ce qui est bien après il faut beaucoup plus d'énergie pour monter au-dessus.
Il vaut mieux agir sur la vanne quatre voies, d’ailleurs c'est ce que fait une régulation lorsque la vanne est motorisée.

Bonjour,
Oui c'est autorisé, on ne le voit pas sur votre schéma mais on suppose que le conducteur de terre c'est idem.
@+
