Bonjour Alma1.

Merci pour vos conseils, mais je préfère quand même utiliser une mèche de 36 pour réaliser le gabarit, car je souhaite qu'il soit nickel, ne pouvant pas retoucher la découpe après usinage (pas de ponçage possible). Je ferai juste un léger chanfrein à 45° avec une fraise adaptée.

Je ne vois pas comment utiliser une fraise à copier dans mon cas, car l'usinage devra se faire en 3 ou 4 passes de 3 mm de profondeur, vu la dureté du matériaux.

Enfin, je ne comprends pas l'usage d'un quart de rond dans mon cas ?
Et en effet, je compte réutiliser la chute pour réaliser un sous-plat.

Cordialement.
Jean-Claude

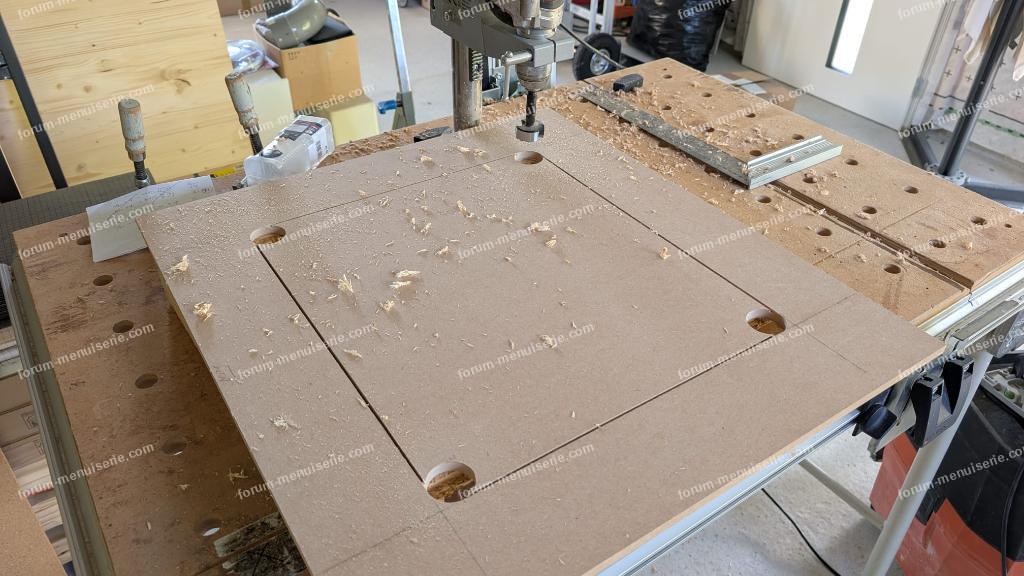

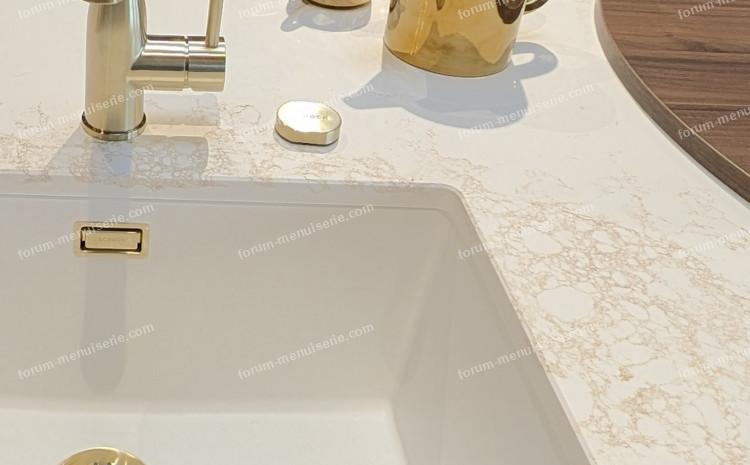

PS : voilà le genre de découpe et de montage que je souhaite faire.

Pour agrandir l'image, cliquez dessus.

En faisant un schéma à l'échelle pour vous expliquer mon "problème", je pense avoir trouvé la solution !

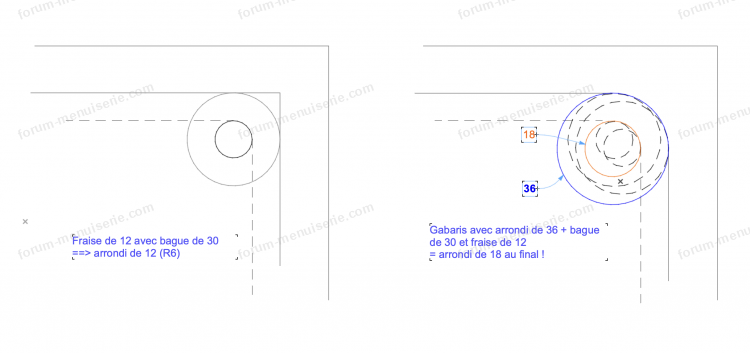

Il s'agirait de réaliser des arrondis de diamètre 36 dans les angles du gabarit, pour qu'après usinage avec ma fraise de 12 et la bague de 30, les arrondis obtenus fassent bien 18 mm de diamètre.

Dites-moi si vous êtes d'accord avec moi ?

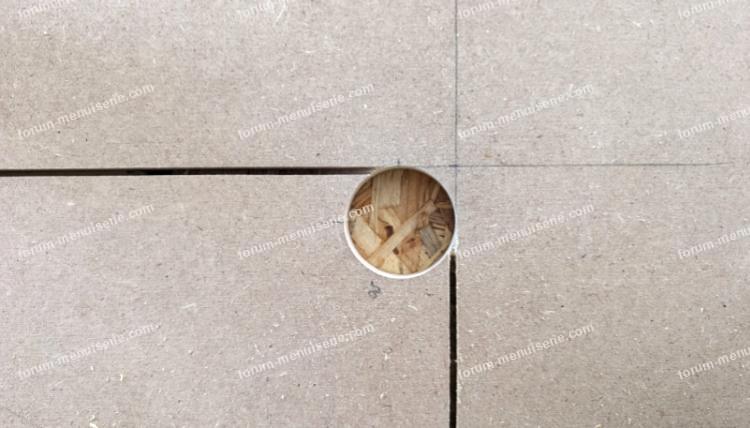

Je vais me procurer une mèche Forstner de 36 et je ferai un test pour valider "ma" théorie.

Pour agrandir l'image, cliquez dessus.

@GL : Pour corriger ma phrase "je souhaiterai faire un arrondi de 9mm de rayon dans les 4 angles, comme indiqué sur le plan de pose de l'évier. (le R9 du schéma est bien en mm .. "rayon de 9 mm").

@Alma1: très difficile, voire impossible d'utiliser une fraise de 18 pour percer les angles ! Il me faudrait une fraise hélicoidale de 18, ce qui est très rare (et très cher) et d'autre part ; comment être sûr du positionnement exact de la fraise ?

Si j'utilise ma fraise de 12 avec une bague de 30, les arrondis dans les angles feront 12mm de diamètre (R6) et non 30 (R15).
Enfin, je ne vois pas comment je pourrai utiliser une fraise de 12 avec une bague de 12 ! et même si cela était possible, la difficulté serait alors de réaliser le gabarit ... avec des angles arrondis de R9 !!

Merci tout de même pour vos réponses et bon week-end.

Bonjour.

J'ai pour projet la découpe d'un plan de travail en compact (résine .. ) de 12 mm d'épaisseur pour poser un évier par le dessous (par collage + supports).
Je pense réaliser un gabarit en MDF pour utiliser ma défonceuse avec une bague à copier de 30mm et une fraise hélicoïdale CMT de 12 mm.

Si je réalise un gabarit avec des angles droits, le trou réalisé aura un arrondi de 12 mm de diamètre dans les angles.

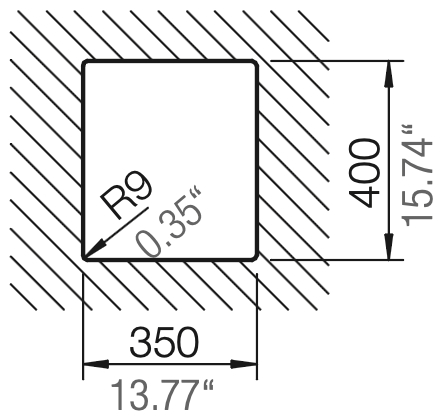

Mais je souhaiterais que les angles aient un diamètre de 18mm (R9), conformément au plan de montage de l'évier. (voir photo ci-jointe).
Ne pouvant pas utiliser une fraise de 18mm (beaucoup trop grosse pour le reste des découpes !), il faudrait que je réalise un arrondi dans mon gabarit afin que la fraise se décale en arrivant dans les angles.

Je ne suis pas arriver à calculer le diamètre de cet arrondi, alors si vous savez comment le calculer, cela m'aiderait beaucoup.
Merci donc pour votre aide et vos conseils.
Jean-Claude
