Question Forum Menuiserie : Réglage fenêtres oscillo-battante
Bonjour.
J'essaye de régler quelques fenêtres oscillo-battantes en bois à 2 vantaux posées il y a environ 1 an.
Sur ce modèle, il y a :
- 2 réglages à chaque charnière (basse et haute) de chaque vantail: position diagonale et compression/
- réglage des galets en compression (tourner le galet) et en hauteur (tirer le galet).
1) En tâtonnant, je suis parvenu à mettre les deux vantaux à peu près parallèles l'un à l'autre, tout du moins le plus possible sans qu'il y ait de frottement.
Connaitriez-vous une méthode plus précise que le tâtonnement ?
2) D'autre part, et c'était à l'origine la raison de ma démarche de réglage des fenêtres, certaines poignées ne se ferment pas complètement.
a) Sur certains vantaux, j'ai remarqué que c'est le réglage en hauteur des galets du bord supérieur du vantail qui avait tendance à retomber tout seul et par conséquent gêner l'entrée dans la gâche.
J'ai vu qu'il existait des sortes de petites cales en forme de "C" en plastique à insérer autour de la base du galet pour le bloquer en position supérieur.
Toutefois je n'en n'ai pas trouvé en magasin de bricolage.
Sauriez-vous où cela s'achète ?
Sinon je pensais en bricoler avec des joins circulaires rigides de plomberie, mais pas sûr que cela tienne bien...
b) Sur d'autres vantaux je ne parviens pas à comprendre le problème.
La question d'une gâche mal placée n'est pas exclue, mais je ne parviens pas à la diagnostiquer.
Il me faudrait une sorte de repère pour vérifier que les galets rentrent bien dans la gâche jusqu'au bout.
Auriez-vous une idée de méthode pour cela ?
Merci.
J'essaye de régler quelques fenêtres oscillo-battantes en bois à 2 vantaux posées il y a environ 1 an.
Sur ce modèle, il y a :
- 2 réglages à chaque charnière (basse et haute) de chaque vantail: position diagonale et compression/
- réglage des galets en compression (tourner le galet) et en hauteur (tirer le galet).
1) En tâtonnant, je suis parvenu à mettre les deux vantaux à peu près parallèles l'un à l'autre, tout du moins le plus possible sans qu'il y ait de frottement.
Connaitriez-vous une méthode plus précise que le tâtonnement ?
2) D'autre part, et c'était à l'origine la raison de ma démarche de réglage des fenêtres, certaines poignées ne se ferment pas complètement.
a) Sur certains vantaux, j'ai remarqué que c'est le réglage en hauteur des galets du bord supérieur du vantail qui avait tendance à retomber tout seul et par conséquent gêner l'entrée dans la gâche.
J'ai vu qu'il existait des sortes de petites cales en forme de "C" en plastique à insérer autour de la base du galet pour le bloquer en position supérieur.
Toutefois je n'en n'ai pas trouvé en magasin de bricolage.
Sauriez-vous où cela s'achète ?
Sinon je pensais en bricoler avec des joins circulaires rigides de plomberie, mais pas sûr que cela tienne bien...
b) Sur d'autres vantaux je ne parviens pas à comprendre le problème.
La question d'une gâche mal placée n'est pas exclue, mais je ne parviens pas à la diagnostiquer.
Il me faudrait une sorte de repère pour vérifier que les galets rentrent bien dans la gâche jusqu'au bout.
Auriez-vous une idée de méthode pour cela ?
Merci.
31 octobre 2025 à 15:25
Réponse 1 du forum menuiserie
Réglage fenêtres oscillo-battante
Bonjour mich301.
En réponse à vos interrogations :
1) En réglage vertical, à la base on peut monter ou descendre le vantail en tête de pivot à l'aide d'une clé alène ou d'un tournevis cruciforme.
Ce peut être aussi par un écrou à la base du système, dans ce cas le déréglage peut se faire avec la rotation du vantail.
On trouve également un réglage latéral à ce niveau.
Oui, on est bien obligé de faire les différents réglages par tâtonnement, verticalement on monte le vantail à la limite du frottement (si possible) mais il faut bien contrôler l'alignement des 2 vantaux en partie basse et leur position parfaitement parallèle à l’œil ou en mesurant.
2 a) Je ne saisis pas bien le problème de réglage en hauteur des galets, ceux- ci ne pouvant que pivoter.
Si vous bloquez le galet dans la lumière de la têtière, votre OB risque de ne fonctionner que dans une seule manœuvre ( ? ) Précisez par photo, si vous le voulez bien.
Concernant les poignées qui ne prennent pas une position normale , essayez la manœuvre suivante :
Ouvrez le vantail à l'équerre ou presque, le maintenir en forçant pour qu' il ne se mette pas "en drapeau" appuyer sur le galet / taquet anti-fausse manœuvre, actionner la poignée en tous sens.
Si la poignée ne tourne pas normalement dans les 3 positions, il y a un problème de réglage au montage.
Les réglages à la pose se font sur des éléments crantés " dents de scie"
b) Il peut y avoir en effet un problème d'emplacement des gâches.
Pour contrôler cela, il suffit à l'aide d'adhésif papier de faire des repaires sur le battant en position ouverte et sur le dormant et en correspondance point par point.
Si vous avez à déplacer des gâches sur vos menuiseries bois, reboucher les trous de vis d' origine avec des chevilles de bois.
Un peu de graisse sur les galets.
Certaines garnitures ont des trous permettant de huiler légèrement le fonctionnement des tringles intérieures.
C'est surprenant que sur des menuiseries récentes vous ayez autant de problèmes.
Vous auriez pu faire intervenir votre installateur (sans frais).
Cordialement. Gad
En réponse à vos interrogations :
1) En réglage vertical, à la base on peut monter ou descendre le vantail en tête de pivot à l'aide d'une clé alène ou d'un tournevis cruciforme.
Ce peut être aussi par un écrou à la base du système, dans ce cas le déréglage peut se faire avec la rotation du vantail.
On trouve également un réglage latéral à ce niveau.
Oui, on est bien obligé de faire les différents réglages par tâtonnement, verticalement on monte le vantail à la limite du frottement (si possible) mais il faut bien contrôler l'alignement des 2 vantaux en partie basse et leur position parfaitement parallèle à l’œil ou en mesurant.
2 a) Je ne saisis pas bien le problème de réglage en hauteur des galets, ceux- ci ne pouvant que pivoter.
Si vous bloquez le galet dans la lumière de la têtière, votre OB risque de ne fonctionner que dans une seule manœuvre ( ? ) Précisez par photo, si vous le voulez bien.
Concernant les poignées qui ne prennent pas une position normale , essayez la manœuvre suivante :
Ouvrez le vantail à l'équerre ou presque, le maintenir en forçant pour qu' il ne se mette pas "en drapeau" appuyer sur le galet / taquet anti-fausse manœuvre, actionner la poignée en tous sens.
Si la poignée ne tourne pas normalement dans les 3 positions, il y a un problème de réglage au montage.
Les réglages à la pose se font sur des éléments crantés " dents de scie"
b) Il peut y avoir en effet un problème d'emplacement des gâches.
Pour contrôler cela, il suffit à l'aide d'adhésif papier de faire des repaires sur le battant en position ouverte et sur le dormant et en correspondance point par point.
Si vous avez à déplacer des gâches sur vos menuiseries bois, reboucher les trous de vis d' origine avec des chevilles de bois.
Un peu de graisse sur les galets.
Certaines garnitures ont des trous permettant de huiler légèrement le fonctionnement des tringles intérieures.
C'est surprenant que sur des menuiseries récentes vous ayez autant de problèmes.
Vous auriez pu faire intervenir votre installateur (sans frais).
Cordialement. Gad
01 novembre 2025 à 09:29
Réponse 2 du forum menuiserie
Réglage fenêtres oscillo-battante
Bonjour Gad.
Merci pour votre retour.
1) Sur ce modèle de fenêtre (Drutex Softline) je n'ai pas l'impression d'avoir de réglage vertical ni latéral.
Uniquement "pendulaire" si vous voyez ce que je veux dire (c'est-à-dire dire coin charnière plus haut que le côté qui lui fait face ou vice-versa - c'est peut-être ce que vous appelez "en tête de pivot" ?), à la fois en haut et en bas.
En tout cas, je n'ai semble-t-il que 2 points de réglages par charnière comparativement aux documentations d'autres fenêtres qui en montrent 3.

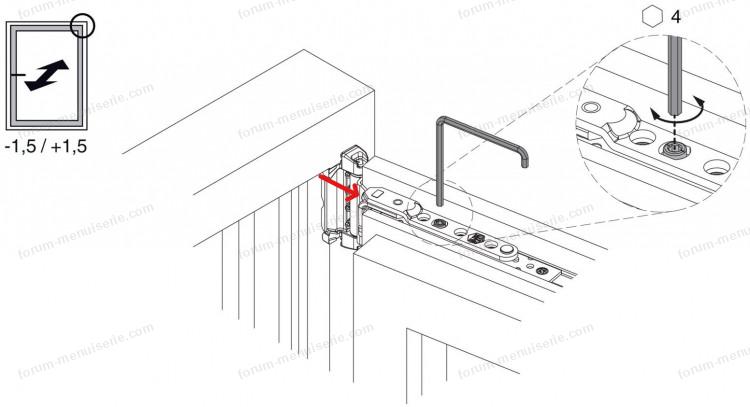

Les voici dans ces deux extraits de mode d'emploi ci-joints (je n'ai pas le reste) qui indique le réglage en compression, et où les flèches que j'ai ajoutées indiquent l'emplacement desdits réglages "pendulaires".
Par ailleurs sur 2 fenêtres (fenêtres d'environ 2m de hauteur), le seul point auquel je suis parvenu sans frottement rend les deux vantaux pas parfaitement parallèles l'un à l'autre (plus serré en bas, cela ne se joue qu'à quelques millimètres, mais cela se voit).
2 a) Voici ci-jointe une photo d'un galet en position haute.
Si j'appuyais sur le galet, la partie cylindrique la plus fine à la base du galet serait recouverte par la tête du galet, et dans son ensemble le galet perdrait un petit peu de hauteur. Je comprends cela comme une marge réglable pour l'entrée dans la gâche. Sur cette fenêtre en particulier, si ce galet précis n'est pas dans cette position, la poignée ne fermera pas totalement, car le galet serait trop bas pour bien rentrer dans la gâche.
Seulement, la position haute ne tient pas toujours très bien toute seule et la tête du galet peut retomber facilement.
J'ai vu sur une vidéo que je ne parviens pas à retrouver qu'il existait des petits clips en plastique pour enserrer autour de la partie la plus fine du cylindre et ainsi bloquer la tête du galet en position haute.
Oui, j'ai omis de préciser mais en équerre, ou tout du moins fenêtre ouverte, la poignée ferme complètement :
Ce n'est donc pas la poignée en elle-même qui pose problème en principe.
2 b) Merci pour ces détails.
Est-ce que vous pourriez détailler un peu plus comment prendre les repères dont vous parlez ?
Je ne connais pas le niveau de professionnalisme de l'installateur (ce ne sont pas mes fenêtres, j'aimerais aider et cela me paraît utile de comprendre comment cela fonctionne), mais je pense que ces réglages n'ont jamais été faits car il semble que ces problèmes ont toujours existé.
Merci pour votre retour.
1) Sur ce modèle de fenêtre (Drutex Softline) je n'ai pas l'impression d'avoir de réglage vertical ni latéral.
Uniquement "pendulaire" si vous voyez ce que je veux dire (c'est-à-dire dire coin charnière plus haut que le côté qui lui fait face ou vice-versa - c'est peut-être ce que vous appelez "en tête de pivot" ?), à la fois en haut et en bas.
En tout cas, je n'ai semble-t-il que 2 points de réglages par charnière comparativement aux documentations d'autres fenêtres qui en montrent 3.
Les voici dans ces deux extraits de mode d'emploi ci-joints (je n'ai pas le reste) qui indique le réglage en compression, et où les flèches que j'ai ajoutées indiquent l'emplacement desdits réglages "pendulaires".
Par ailleurs sur 2 fenêtres (fenêtres d'environ 2m de hauteur), le seul point auquel je suis parvenu sans frottement rend les deux vantaux pas parfaitement parallèles l'un à l'autre (plus serré en bas, cela ne se joue qu'à quelques millimètres, mais cela se voit).
2 a) Voici ci-jointe une photo d'un galet en position haute.
Si j'appuyais sur le galet, la partie cylindrique la plus fine à la base du galet serait recouverte par la tête du galet, et dans son ensemble le galet perdrait un petit peu de hauteur. Je comprends cela comme une marge réglable pour l'entrée dans la gâche. Sur cette fenêtre en particulier, si ce galet précis n'est pas dans cette position, la poignée ne fermera pas totalement, car le galet serait trop bas pour bien rentrer dans la gâche.
Seulement, la position haute ne tient pas toujours très bien toute seule et la tête du galet peut retomber facilement.
J'ai vu sur une vidéo que je ne parviens pas à retrouver qu'il existait des petits clips en plastique pour enserrer autour de la partie la plus fine du cylindre et ainsi bloquer la tête du galet en position haute.
Oui, j'ai omis de préciser mais en équerre, ou tout du moins fenêtre ouverte, la poignée ferme complètement :
Ce n'est donc pas la poignée en elle-même qui pose problème en principe.
2 b) Merci pour ces détails.
Est-ce que vous pourriez détailler un peu plus comment prendre les repères dont vous parlez ?
Je ne connais pas le niveau de professionnalisme de l'installateur (ce ne sont pas mes fenêtres, j'aimerais aider et cela me paraît utile de comprendre comment cela fonctionne), mais je pense que ces réglages n'ont jamais été faits car il semble que ces problèmes ont toujours existé.
03 novembre 2025 à 14:31
Réponse 3 du forum menuiserie
Réglage fenêtres oscillo-battante
Les images jointes ne semblent pas être passées. Je rééessaye avec ce message.
Voici les photos :
Pour agrandir les images, cliquez dessus.
Voici les photos :
Pour agrandir les images, cliquez dessus.
03 novembre 2025 à 16:19
Réponse 4 du forum menuiserie
Réglage fenêtres oscillo-battante
Bonjour Mich301.
Je dois vous avouer que je ne connais pas cette marque polonaise de menuiseries.
Les photos jointes indiquent bien les points de réglages, 2 en partie basse dont une semble excentrique et 1 pour l'angle haut.
Ci-dessous vous trouverez le modèle de pivot d'angle bas que je vous indiquait.
Il s'agit donc de la partie fixée sur le dormant, à la base la vis de réglage latéral.
La partie fixée sur l'ouvrant (non représentée) dispose d'une vis en tête qui vient en pression sur la tête du pivot et donc pour le réglage de jeu vertical.
Je ne puis vous répondre sur la question des clips, il faudrait connaître la marque de la quincaillerie.
Concernant les repères pour contrôler si l'emplacement des gâches est correct , c'est plus simple à faire qu' à expliquer...
On utilise de l'adhésif papier pour éviter de laisser des traces sur les fenêtres.
On colle une chute d'adhésif au niveau du galet et de la gâche , sur le plat ,fenêtre ouverte.
Généralement le galet verrouille en remontant.
Sur l'ouvrant , on fait un repère au niveau du haut du galet
ensuite on se fait aider, fenêtre entre- ouverte , on appui sur l'anti - fausse manœuvre tout en maintenant bien le vantail pour qu' il ne se mette pas e drapeau.
On manœuvre la poignée vers le bas pour remonter le galet et on trace l'emplacement haut atteint.
Donc sur l'ouvrant cela fait deux repaire du haut du galet en position ouvert et fermé.
Remettre ensuite la poignée en position horizontale.
Sur le dormant faire un repère au niveau ou le galet doit être en partie haute.
Comparer avec le repères de l'ouvrant.
Autre solution, déposer les gâches, les remonter une à une et contrôler le fonctionnement à chaque fois.
Faire appel à un menuisier localement serait une solution, mais je comprends votre envie de... comprendre.
Ce n'est pas toujours une bonne solution de choisir des produits d'importation.
Cordialement. Gad
Pour agrandir l'image, cliquez dessus.
Je dois vous avouer que je ne connais pas cette marque polonaise de menuiseries.
Les photos jointes indiquent bien les points de réglages, 2 en partie basse dont une semble excentrique et 1 pour l'angle haut.
Ci-dessous vous trouverez le modèle de pivot d'angle bas que je vous indiquait.
Il s'agit donc de la partie fixée sur le dormant, à la base la vis de réglage latéral.
La partie fixée sur l'ouvrant (non représentée) dispose d'une vis en tête qui vient en pression sur la tête du pivot et donc pour le réglage de jeu vertical.
Je ne puis vous répondre sur la question des clips, il faudrait connaître la marque de la quincaillerie.
Concernant les repères pour contrôler si l'emplacement des gâches est correct , c'est plus simple à faire qu' à expliquer...
On utilise de l'adhésif papier pour éviter de laisser des traces sur les fenêtres.
On colle une chute d'adhésif au niveau du galet et de la gâche , sur le plat ,fenêtre ouverte.
Généralement le galet verrouille en remontant.
Sur l'ouvrant , on fait un repère au niveau du haut du galet
ensuite on se fait aider, fenêtre entre- ouverte , on appui sur l'anti - fausse manœuvre tout en maintenant bien le vantail pour qu' il ne se mette pas e drapeau.
On manœuvre la poignée vers le bas pour remonter le galet et on trace l'emplacement haut atteint.
Donc sur l'ouvrant cela fait deux repaire du haut du galet en position ouvert et fermé.
Remettre ensuite la poignée en position horizontale.
Sur le dormant faire un repère au niveau ou le galet doit être en partie haute.
Comparer avec le repères de l'ouvrant.
Autre solution, déposer les gâches, les remonter une à une et contrôler le fonctionnement à chaque fois.
Faire appel à un menuisier localement serait une solution, mais je comprends votre envie de... comprendre.
Ce n'est pas toujours une bonne solution de choisir des produits d'importation.
Cordialement. Gad
Pour agrandir l'image, cliquez dessus.
04 novembre 2025 à 07:19
