Comment fonctionne cette charnière ?

3814

Question Forum Bricolage Menuiserie : Comment fonctionne cette charnière ?

Greggreg
Membre inscrit

1 message

Bonjour.

J'ai acheté des charnières invisibles pour mon dressing en suivant les conseils d'un vendeur pas sur de lui.

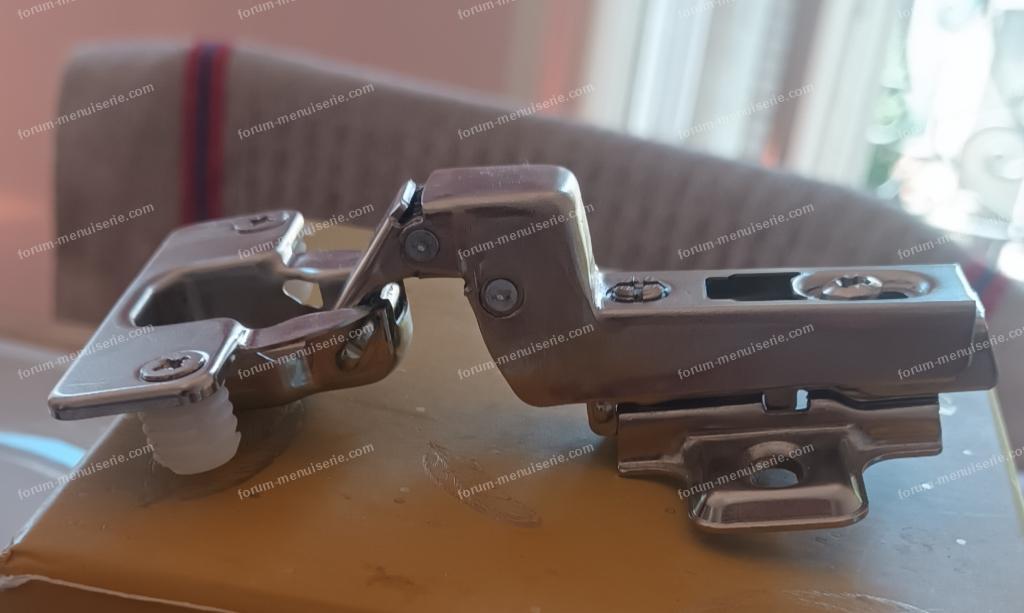

Côté porte, de part et d'autre du boîtier de 35mm, j'ai 2 tourillons en plastique de 10mm avec 2 boulons à l'intérieur qui s'arrête au raz du tourillon.
Donc j'ai 3 chanfreins sans aucune vis pour fixer le tout.
Je comprends pas comment ça va tenir.
Une explication svp ?

Pour agrandir l'image, cliquez dessus.

23 août 2025 à 13:13

Réponse 1 d'un contributeur du forum-menuiserie

Comment fonctionne cette charnière ?

GL
Membre inscrit

30 844 messages

Bonjour Greggreg,
Il faut observer des meubles de cuisine où ce type de charnière est utilisé.

Citation :
J'ai acheté des charnières invisibles pour mon dressing

Dans quel but ?
Vous ne précisez pas si le dressing est déjà monté et donc pourvu de charnières de ce type.
Vous ne précisez pas non plus pourquoi, si le dressing est monté, il vous faut des charnières.

Il faut que le côté du meuble où la charnière sera éventuellement montée possède un évidement dans lequel sa partie gauche en saillie va être encastrée.
En photo, un montage d'essai avant assemblage d'un meuble fait sur mesure. Un trou borgne fraisé de diamètre 35 mm reçoit la partie fixe encastrée de la charnière.
Cordialement.

Cette contribution est peut-être l'une des dernières.
Voir ici : http://www.forum-electricite.com/pillage-par-l-intelligence-artificielle.html

Pour agrandir l'image, cliquez dessus.

24 août 2025 à 09:30

Réponse 2 d'un contributeur du forum-menuiserie

Comment fonctionne cette charnière ?

Alma1
Membre inscrit

5 171 messages

Bonjour Greggreg.

Les modèles de charnières invisibles sont très nombreux, marques Blum, Salice etc...
Une référence aurait été souhaitable pour connaître le mode d'utilisation, Il y a des modèles pour des portes à plaquer et des modèles pour des partes rentrant (à fleur) et en plus a différents angles d'ouverture.

Sur votre modèle, la porte doit avoir un trou de 35 mm et 2 trous de 10 mm, ces derniers permettront de loger les inserts à force avant vissage.
La platine de fixation dans le côté du meuble a les mêmes inserts ou est à visser directement.
Examinez bien si ce modèle correspond à ce que vous souhaitez (porte rentrant ou en applique et angle d'ouverture).

A vous lire si besoin. Gad

24 août 2025 à 10:24

Réponse 3 d'un contributeur du forum-menuiserie

Comment fonctionne cette charnière ?

GL
Membre inscrit

30 844 messages

Bonjour Greggreg.

Votre réponse est attendue.

26 août 2025 à 22:05
